作図の様子を、動画に撮りました。(2分07秒)

「期間限定」7月31日まで使える
まずは試してください

各支店や、協力会社さんに、ここのURL(https://hosyou.info/)を、教えて頂くと、有り難いです。

【超楽】とは?

【超楽】は、スキャンした野帳を、透明化、明るさ調整をして、JW_CADに自動的に貼り付けるソフトです。

事業損失の図面は、野帳を見ながら、キズの位置、長さ、寸法などを、記憶してCADに描いています。
いっぺんに覚えられる内容には限度があり、複雑になるほど、何度も何度も見返して描いています。
ひとつ終われば、また新たに記憶して描く。これの繰り返しです。

この作図が、一切記憶をしなくて描けるとしたら、超簡単になると思いませんか?
時間も短縮され、2日の作業が1日で終わることも。

【超楽】は、この記憶無しに描けように手助けをしてくれるソフトです。

4つの超

コスト削減


【超楽】を使うと、超、コスト削減ができます。

経費の大部分を占める人件費が削減できるからです。

今まで作図に、2日かかっていたものが、1日で終わることもあるので、人件費が大幅に削減されます。
これ、1人、1件あたりの成果なので、複数人、年間で考えると、かなりすごいことになると思いませんか?

さらに、新規にパートさん、アルバイトさんを見つけても、短期間で育成できます。
これも、人件費削減に大きく貢献できます。

時 短


【超楽】を使うと、超、時間短縮になります。

作図に迷いがなくなり、損傷の多い物件ほど、時間短縮は大きくなります。

また、無理なくできるのも大きな特徴です。
時間短縮ができたからといって、作図する人に負担増をかけては、意味がありません。

今まで、残業をして作図していものが、時間内の勤務で終わるようになります。
それでもはみ出すようだったら、パートさんにも振りやすくなります。

精度向上


【超楽】を使うと、超、精度向上がはかれます。

圧倒的にミスが減ります。

事後調査の現場で、損傷のチェックをしていると、あきらかに古いキズが書き込まれていなかったり、指している写真の位置が違うことに、度々出くわします。
これ、作図の段階で間違ってミスをしています。
損傷の書込みが増えるほど、その見間違いは起こりやすくなります。

【超楽】は、見間違いがほぼ起こりません。
とくに、写真の指す位置を間違えるということはありません。


【超楽】を使うと、超、楽に作図ができます。

超楽で加工した画像を敷いて、ただ重ねて描くだけです。

今までの、現場でとってきた野帳を、見ながら作図をする。
このやり方、とっても難しいやり方で、高等技術なんです。

損傷が多いと、もううんざりします。
また、ブロック塀の損傷描き込みなんて、損傷が少なくても、多くても結構手間です。

【超楽】は、ただ『重ねる』だけなので、迷いはありません。
今までの作図方法を根本的に変えます。

「期間限定」7月31日まで使える
まずは試してください

今までの作図作業は?

今までの作図は、現場で取ってきた野帳を見ながら、作図を進めることになります。

・6帖のA面壁は、左側縦に2.0mmのスキマが1本、長さは途中まで。
・浮きの範囲は、中央やや下の一部だけ、形状は楕円。
・調査不能箇所の範囲は、階段状になっていて半間目から。
・写真番号29は、キレツの中央を指している。
・ブロック塀のスキマは、13枚目に上の2段だけ1.5mm。

など、一度に覚えられる範囲を記憶して、それを元にCADに向かって作図をしています。

しかし、形、位置の記憶って、一回でそれほど多くはできないんです。
そのため、複雑な内容になるほど、何度も何度も見直しながらになります。

私は、いつも面倒だと、ストレスを抱えながら作図していました。

これ、毎回当たり前のようにやっていますが、実はとっても難しいやり方、高等技術でやっていることを知りました。



ある時、絵の先生が言っていました。
絵を描くとき、モデルを見ながら記憶を頼りにする模写は難しい。
経験、数稽古が必要だと。
それよりかは、下絵をベースに敷いて描いた方が、はるかに早く上達できると。



これを、【超楽】で利用しました。
すると、作図がとっても、楽にできるようにしました。

ページの最初の方の動画でわかると思いますが、ただ「重ねる」だけです。
今までの作図方法より、はるかに楽なやり方です。

重ねるだけなので圧倒的に、楽に早くできあがります。

作図のストレスから、早く抜け出すことができます。
イライラや、迷いは、サヨナラしたいですよね。

早く出来上がることから、経費の大部分を占める人件費を削減できることになります。
さらに、新規にパートさん、アルバイトさんを見つけても、短期間で育成できます。
これも、人件費削減に大きく貢献できます。

精度向上にもなります。

損傷のある場所の間違い、写真番号の位置の間違いは、起こりません。
今までの描き方だと、考えられないことが可能となります。

さらに、重ねて描くことから、重ねてられていない箇所は、目視でみつけやすくなります。

損傷の数が多い案件では、作図モレなどが起こりやすくなります。
これも、目視の確認作業だけで細部まで気づきやすくなります。

【超楽】を使うと、作図がホント楽なんです!!

まずは、無料ダウンロードして、使ってみてください。

「期間限定」7月31日まで使える
まずは試してください

開 発 秘 話 いろいろ、つまずきもありました・・・

挨拶が遅くなりました。
【超楽】の開発者、補償サポートの新宅利徳と申します。

補償業務も、かれこれ35年ほど関わってきました。
補償業務管理士は、事業損失と物件の2部門を持っています。

いつもストレスを抱えて描いていたのが、事業損失の作図でした。

古い建物で、しっくい壁などの物件に当たると、損傷の多さから、「うわ~、面倒くさい。」と心の中で叫んでいました。
そういう物件って、外部の壁、土間も損傷が多いんですよね。

そうはいっても、楽になるわけではなく、仕方なく描いていました。

【超楽】を作るきっかけは、「今までの作図作業は?」でお話した、絵の先生の言葉でした。
下に絵を敷いたほうが、描きやすいというヒントでした。



この絵の先生の言葉で、ヒラメキました。
そうだ!、野帳を下に敷けば描きやすかも?





そこで、野帳をスキャンしてJWCADに貼付けました。
これが、すこぶるいい!!





気がづかなかったのですが、物件調査で、庭石がたくさんある配置図では、すでにスキャンして描いていました。

でも、スキャンしたままでは、画像が濃いすぎて描きづらいんです。
一度、やってみてください。

そこで、スキャン画像を透明化(薄く)すれば描きやすいのでは?

正解でした!!描きやすくなりました。
のちに、透明化したものは、今度、明るくなって作図がしづらかったので、暗くできるようしました。



【超楽】が、できあがるまで、それなりの試行錯誤はありました。

まず、
透明化するには、jpgではできないが、pngならできる。
JWCADも、pngに対応している。
さっそく、透明化を施したファイルを作ってみました。

いざ、JWCADに貼り付けると、あれ~?透明化できていない?
ファイルは、透明化になっているのに?
調べて見ると、JWCADはpngに対応しているのに、透明化には対応していなかったのです。

そこで、一旦、pngファイルに変換して、透明化を施して、その状態をjpgに変換するプログラムを組みました。
これで、透明化したjpgファイルができあがっています。

JWCADに貼り付けてみました。
できている!!

透明化の程度は、それぞれ好みがあると思うので自由に設定したい。
それで、数値化を組み込みました。



また、
透明化したものは、ちょっと明るくて、黒背景設定のJWCADでは、描きづらいこともわかりました。
そこで、画像を暗くできるように、数値化を組み込みました。
この暗くすることは重要で、見栄えは悪くなりますが、とっても描きやすくなるんです。



「スキャン画像の透明化」「画像を暗くする」の数値は、とっても重要です。
どちらか一つだけでも欠けると、図面を描きやすさに大きく影響を与えます。

年に数回しか描かないのであれば、適当な数値でもかまいませんが、年中描いているのであれば、一年間では大きく差がでます。
最初は、ちょっと手間かもしれませんが、自分がもっとも描きやすい数値を試行錯誤してみてください。



さらに、
方眼紙の目盛のみ透明化も考えましたが、これが上手くいきませんでした。

目盛の濃淡が3パターン、スキャンするコピー機の違いで、色番号を決めての透明化はできないのです。

それで、人工知能(AI)を用いた画像認識で特定することを試みましが、思うような成果は得られませんでした。

よって、現在は色判定に幅をもたせて、透明化することにしました。
その結果、透明化の数値を上げて行くと、他の色も少し影響を受けます。
すみません。
ただ、線が消えるということはありません。

また、やってみたらわかるのですが、方眼紙の目盛があった方が便利なことも多々あります。
透明化は少しだけの補正も有りです。





次に、
一枚、一枚の変換では面倒なので、一括でできるようにプロクラム化しました。
スキャンしたデータフォルダの直下に、変換後のフォルダが作られます。

これで、【超楽】の大枠ができあがりました。



次に、
JWCADに、貼付けで問題が・・・

直接貼り付けて見ると、小さくなるのです?
1/100になっていない?
変換後のスキャン画像は、1/100のままなのに?
何故?

物件調査で描いているときにも何故?との疑問はありました。
描いた後、移動で拡大していました。

調べてみると、JWCADの仕様なのです。
変更できない・・・

そこで、【超楽】では、数値を与えて、貼り付けたときに1/100になるようにしました。

さらに、画像を貼り付けるには、
編集⇒画像編集⇒画像挿入⇒ファイルを選ぶ⇒貼付け⇒画像を1/100に拡大する。
の長い過程が必要です。



そこで、画像ファイル選択と、拡大値だけ設定すれば、一瞬で貼付くようにしました。



あと、技術的なことになりますが、

・画面の配置コードの総入れ替え
・パソコンの違いによる画面の縮小問題
・EXE化によるエラーの多発
・Windows APIの導入
・JSONの導入

など、いろいろなつまずきや、試行錯誤もありましたが、なんとか解決しました。

これで、【超楽】は、やっとできあがりました。

予期しないことも多々ありましたが、納得できるものができあがりました。

「期間限定」7月31日まで使える
まずは試してください

各支店や、協力会社さんに、ここのURL(https://hosyou.info/)を、教えて頂くと、有り難いです。

使ってもらった方の感想です。

かなり楽になります。

H課長

事業損の中で、一番時間がかかるのが図面描きです。
これが、ホント楽になります。

まず、考えながら描かなくていいのが、すごくいいです。
キズがたくさんある物件って、いやでした。
これがあれば、かなり面倒くさいが軽減されます。

凄くいい!!

Mさん

私は、図面のみをしているのですが、経験がないので、まずマス目を数えながら描いていました。
これが、必要ないので凄くいいです!!

マス目を数えながら描くって、ものすごく時間がかかって、間違っていることもありました。
すごく時間がかかっています。
これを使うと、断然早くなります。

写真方向とかも、マス目を数えながら位置を出していました。
これも必要なくなる。

悩む時間がおこりません。
これだったら、JWCADの線の引き方、文字の記入さえ覚えれば、素人でもホント描けます。

ブロック塀のキズ入れでも使えます。

Wさん

ブロック塀のキズ入れって、大変です。
少なくても枚数を数えて、大変です。

これだったら、数える必要がない。
今までの描き方とぜんぜん違います。

物件にも使えます。

S設計Wさん

私は、物件しか担当していませんが、平面図作成にも便利そうです。
早く描けると思います。

パートさんに出せるかも?

S設計Yさん

JWの使い方を教えれば、パートさんも簡単にできそう。
今、自分で描いているものが、パートさんに外注できるようになれば、助かります。

ブロック塀、展開がすごく楽

T設計Tさん

これ、ブロック塀、展開図にいいです。

ブロック塀って、段数の変わり目や、長さなど、枚数を数えながら描いてます。
それが、考えなくてありのままでできるのがいいです。

図面に文字で20、30、40と枚数を付けて、6段、5段の境を考えたり、
中途半端な枚数にキズを入れる作業ですが、これを考えなくいいのは、ほんといいです。

展開図は、調査不能箇所が大変ですが、これもいいです。

早くなります。

M建築設計Iさん

作業が早くなります。

昔、やってたことと同じです。

M建築設計Kさん

昔、青焼き図面を下に置いて、平面図をトレースしたことがあります。
これと同じやり方ですね。
図面が簡単になると思います。

物件の平面図に便利

T補償コンサルタントIさん

私は物件をやっているのですが、建物で建具の所を壁と描いたり、ミスが起こることがあります。
これを使うと、間違いなくなりますね。

910や955の時は、どうすればいいのかたずねると、拡大値を調整することで可能と聞いたので使えます。

庭石がある配置図、広い敷地の立竹木配置図などは、便利です。

補償サポート 新宅

事業損失で優先的に使えるのですが、物件にも役立ちます。

庭石がたくさんある配置図を描くときは、ほんと便利です。
形状や位置を、正確に悩まず描けるのでオススメです。

また、広い敷地の立竹木配置図では、位置、番号に迷いがなくなるので、これもオススメです。

さらに、平面図作成、電気設備なども、下に敷いて描くと、ミスが少なくなります。

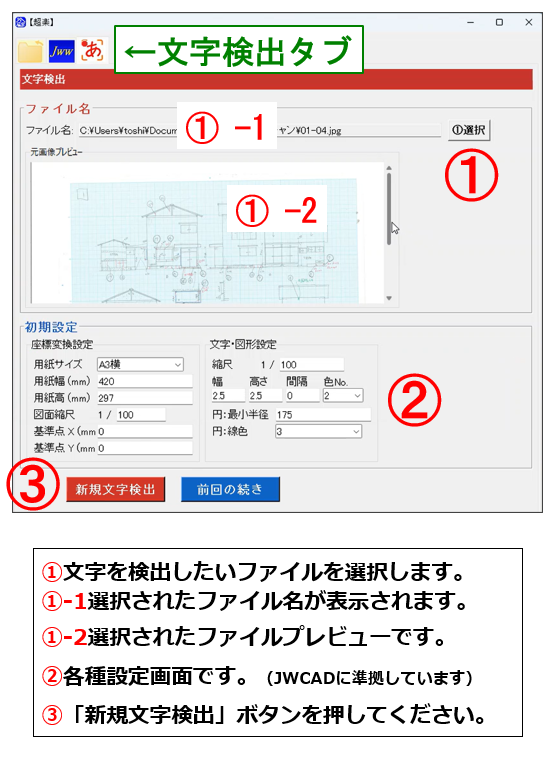

【超楽】の使い方

【超楽】は、スキャンした野帳を、透明化、明るさ調整をして、JW_CADに自動的に貼り付けるソフトです。

詳しいマニュアルは、こちら

ファイルタブ

手順です。

初期設定(自分の好みの設定が決まれば、あとは、設定不要です。)

ファイル変換(毎回必要です。)



① スキャンした画像のフォルダを選択します。
② 選択したフォルダの直下に、変換されたデータができあがります。
③ 途中で停止する場合に使います。



⑪ 透過数値を決めるための参考データを選びます。
⑫ 画像変換の数値を設定します。
⑬ 調整された数値を元に、画像が変換されます。



⑫の、透明度、明るさ、方眼目盛透明度の数値はとっても重要で、いつも描いてる図面なので、少しの差が描きやすさに大きく影響します。
明るさを暗くすると、見栄えは悪くなりますが、描きやすさは増します。
数値は、人によって、それぞれ違ってくると思うので、最初は描きやすい数値を探して見てください。



JWWタブ

手順です。



① 図面に貼り付けたいファイルを選択します。
② 普通に貼付けるとJWの仕様で、小さく表示されます。
 ここで拡大数値を使って、1/100に調整します。
 (A3のスキャンは、420.0が値になります。)
③ ボタンを押すと、図面に貼り付きます。
④ 補足説明です。最新バージョンは、以下に変わっています。

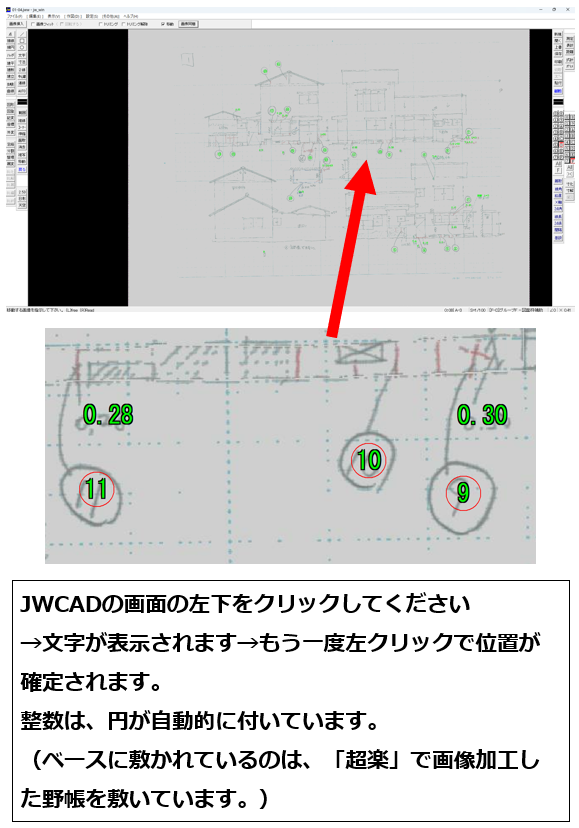

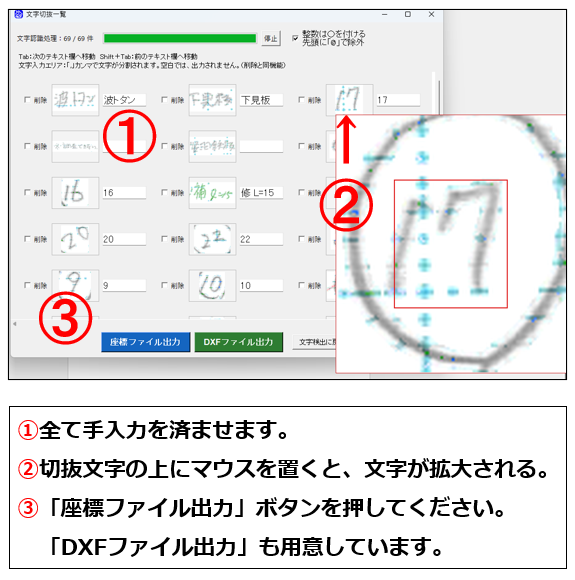

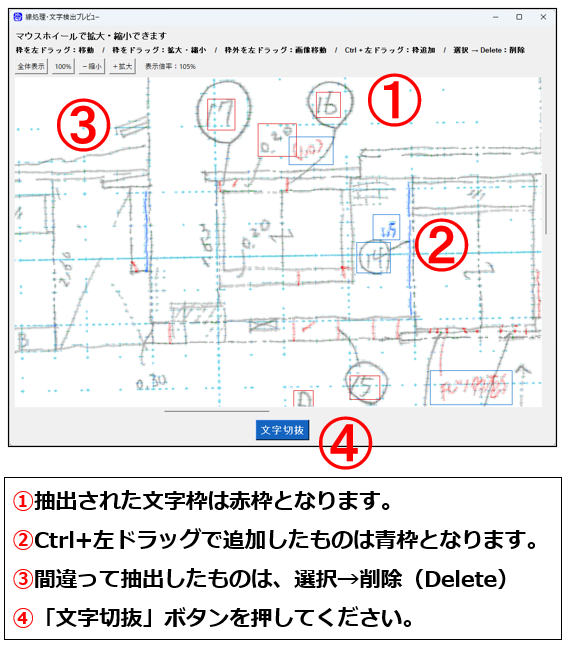

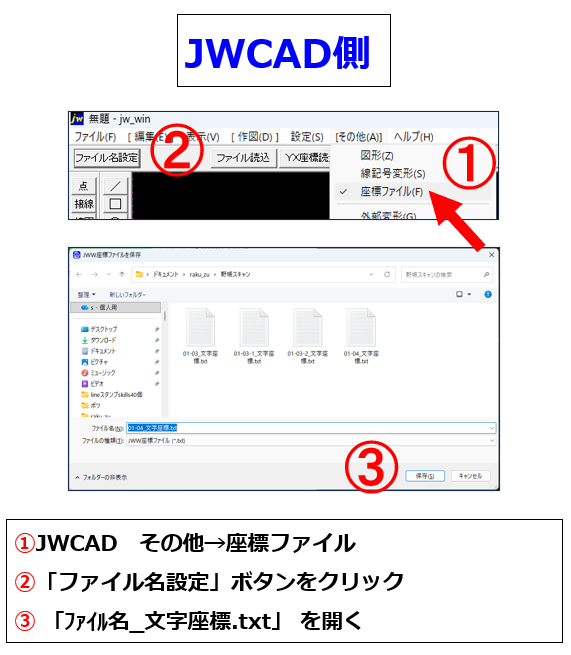

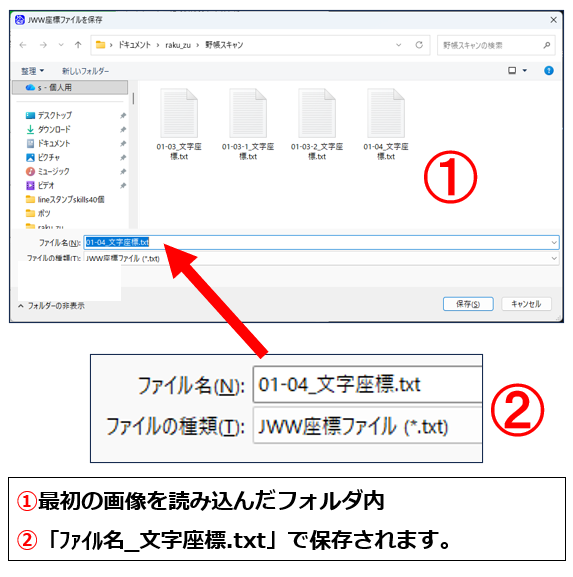

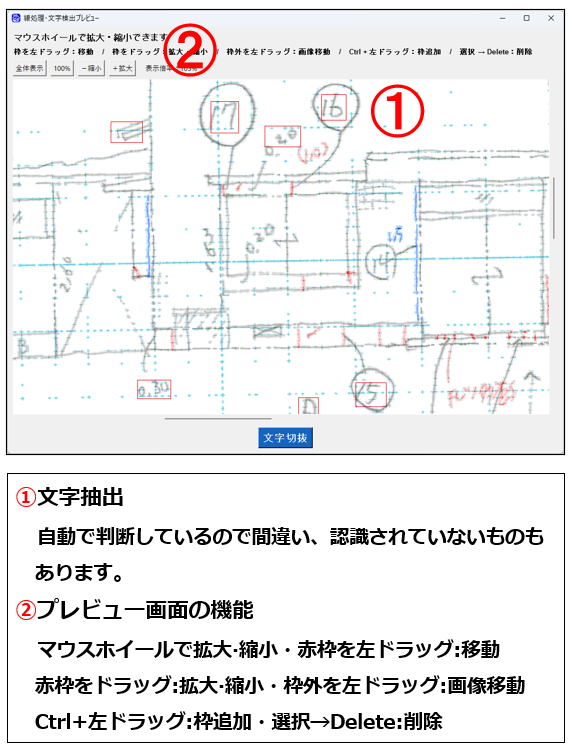

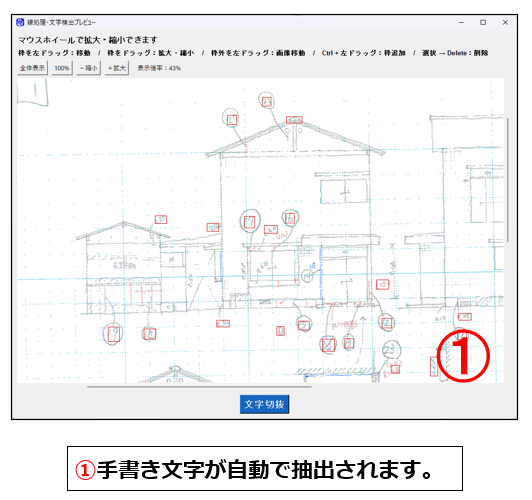

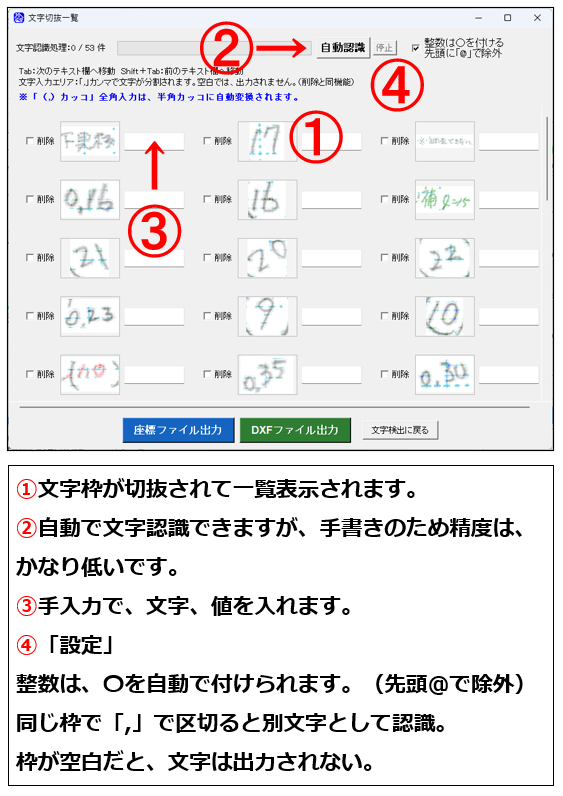

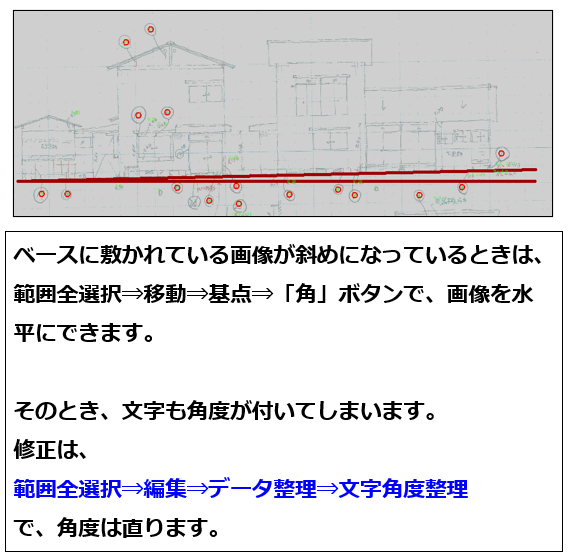

 画像が傾いていたらどうするか。
 平面図での描き方。
 貼り付け方。
 ブロック塀500×200で描いたものを、400×200に変更する方法。
 柱間910で描く方法。
 など説明しています。

作図後の調整

ここでは、超楽とは関係ありませんが、作図後の便利な調整方法を紹介します。

1.ブロック塀で、野帳では一枚のブロックが500×200で描かれているが、これを400×200に変更する。

X方向のみ400にすることは可能です。
すべてを描き終わったあと、JWの移動⇒倍率の窓に「400/500..1」と記入して移動させてください。
これは、「X方向の倍率..Y方向の倍率」を表します。
このとき、写真番号の円も変形するので、あらかじめ扁平率80の楕円にしておいて、移動後円になるようにします。

2.展開図を柱間1,000で描いて、後から910に変更する。

ブロック調整と同じで、JWの移動⇒倍率の窓に「0.91/1.00..1」で可能です。

3.描いた平面図と、野帳の配置図の建物長さが違うとき

(例)平面X方向は7.5マス、野帳配置では7マス、平面Y方向は4.5マス、野帳配置では5マスの場合。

すべてを描き終わったあと、JWの移動⇒倍率の窓に「7.5/7..4.5/5」と記入して、移動させてください。
写真番号の円も、調整後に円になるような楕円にしてください。
ただし、ポーチの出や、ブロック塀の幅、長さも調整されるので、完璧な調整とはなりません。

比較表 今までの作図方法と比べてみました。



「期間限定」7月31日まで使える
まずは試してください

購入価格(年間)

【超楽】の購入

価格 29,000 /年間(税抜き) 31,900円/年間(税込み)
【超楽】を購入する 決済手順に進みます。

購入価格は、31,900円としましたが、作図が1~2日短縮されるだけで回収できます。
これは、一人でですので、会社内であればコピーして複数人で、365日使えるとしたら、
購入コストは一瞬で回収できると考えています。

《お問い合わせは、こちらから》

違法なコピーは、おやめください。

【超楽】の取り扱いについてです。

会社内であれば、いくらコピーして使ってもらってもかまいません。
テレワーク先でも、使ってもらって大丈夫です。
※各支店、各営業所は、別途購入お願いします。

さらに、会社さんが抱えているパートさん、アルバイトさんの自宅でも使ってもらって大丈夫です。

ただし、夫婦、親子、兄弟など、二人以上で仕事として請け負っている場合は、別途購入をお願いします。

また、外注として請け負っている場合は、一人であっても別途購入をお願いします。
外注さんが購入して頂いたものは、外注さんの抱えている社員さん、パートさんには、コピーして使ってもらってもかまいません。

上記以外のコピーは、禁止します。

もし、違法コピーが確認されれば、販売した全てにプロテクターを掛けることになります。
1プログラムごとにプロテクター費用(¥10,000)を、お願いすることになります。
それよりも、使い勝手が大きく悪くなります。

販売価格の¥29,000円/年間(税抜)は、一人が1~2日の作業が短縮されるだけで回収できるので、違法なコピーをして使うことは、おやめください。
他の方に、迷惑をかけることになります。

Q&A

Q:【超楽】は、一つ当りの価格ですか?

A:

いいえ。



会社内であれば、コピーして使ってもらってもかまいません。
テレワーク先でも、使ってもらって大丈夫です。
各支店、各営業所は、別途購入お願いします。



さらに、会社さんが抱えているパートさん、アルバイトさんにも使ってもらって大丈夫です。



ただし、夫婦、親子、兄弟など、二人以上で仕事として請け負っている場合は、別途購入をお願いします。



また、外注として請け負っている場合は、一人であっても別途購入をお願いします。
外注さんが購入して頂いたものは、外注さんの抱えている社員さん、パートさんには、コピーして使ってもらってもかまいません。



不明点があれば、下記をクリックして、お問い合わせください。
《お問い合わせは、こちらから》

Q:支払いは、銀行振込のみですか?

A:

いいえ。



銀行振込、クレジット決済、コンビニ決済に対応しています。



決済は、BASE株式会社(東証マザーズ4477)のシステムを利用しています。
よって、銀行振込先の口座名義、クレジットカードの明細書は、×「補償サポート」ではなく、○「ベイス(カ」となります。

なお、銀行振込の場合は、メールに記載された4~5桁の数字を必ずふくめて、購入者氏名の間にスペースを入れ、氏名はカタカナで入力してください。

(例)37011 ホショウサポート(ユ

Q:【超楽】の有効期限は、購入時からですか?

A:

いいえ。

購入時の月は含みません。
よって、早く購入しても、不利益はありません。

有効期限は、次の月から1年間となります。

Q:購入したあとの、配布はどのようになるのでしょうか?

A:

【超楽】は、ダウンロード配布となります。
決済が確認できましたら、ダウンロード先が記載されたメールを送信させて頂きます。

発送するのは、「納品書、請求書」となります。

BASEから商品発送通知が届きますが、「納品書、請求書」の発送となります。
